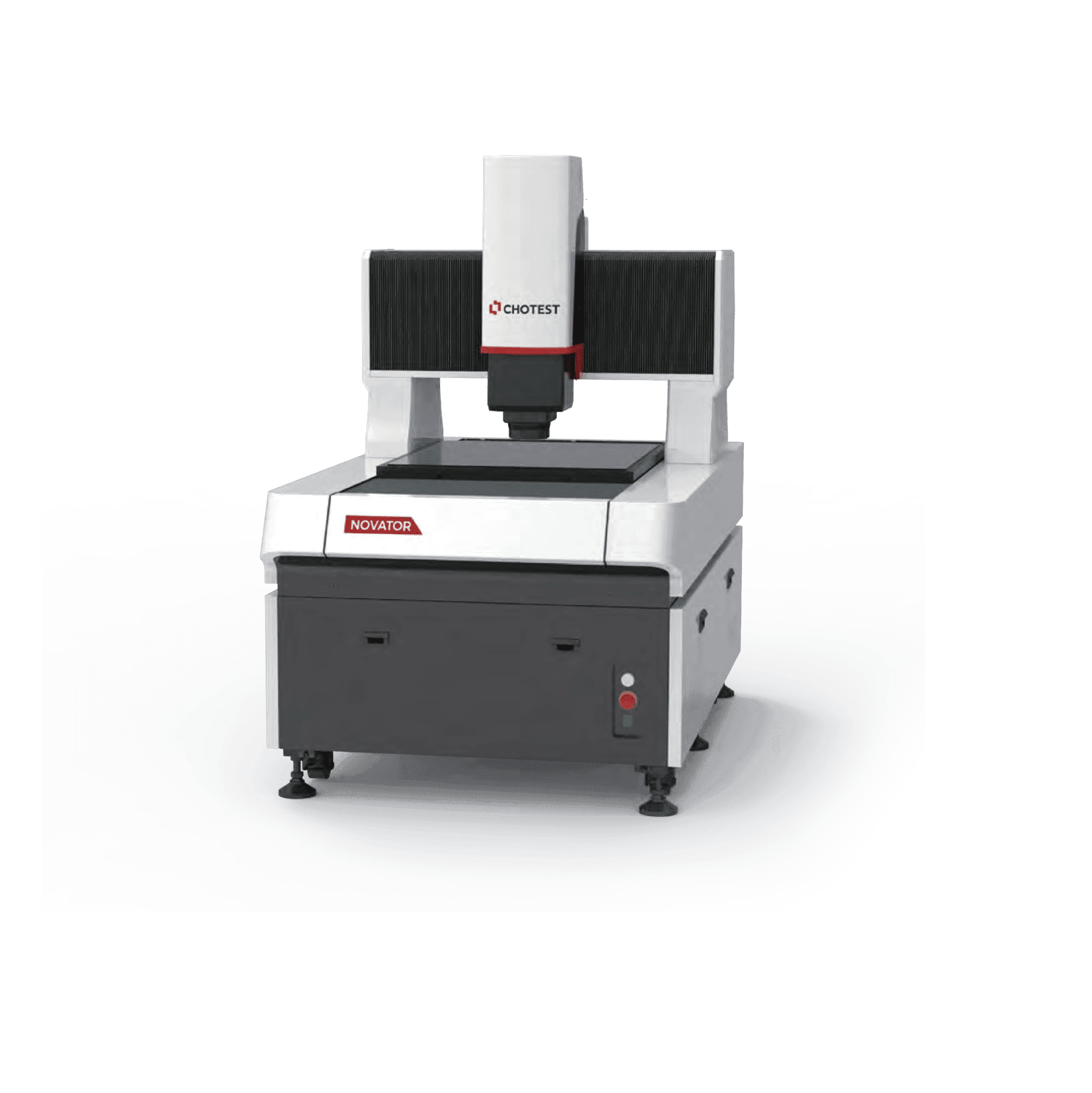

Novator 333
NovatorHochpräzise CNC-Video-Messmaschine mit 5M-Kamera und 300 × 300 × 300 mm Messbereich.
Vorteile
- 5M HD-Kamera
- 13,3× motorisierter Zoom
- Genauigkeit (1,6+L/250) µm
- Z-Messbereich 300 mm
Eckdaten
| Messbereich X / Y / Z | 300 × 300 × 300 mm |
|---|---|
| Bildsensor | 5M HD-Farb-Industriekamera |
| Objektiv | 13,3× motorisierter Zoom (0,6×–8,0×) |
| Glasmaßstab-Auflösung | 0,1 µm |
| Genauigkeit X/Y | E1≤±(1,6+L/250) µm |
| Genauigkeit Z | E1z≤±(3,0+L/200) µm |
| Maximalgeschwindigkeit XY | 500 mm/s |
| Tragfähigkeit | 25 kg |
| Leistungsaufnahme | 2.000 W |
| Grundkörper | Granit |
| Abmessungen (L × B × H) | 900 × 1.380 × 1.700 mm |
| Gewicht | 800 kg |
Anwendungen
Werkzeugbau, Qualitätssicherung, Erstmusterprüfung
Downloads
Mögliche Optionen
Omron Konfokal-Messkopf S7030
Optischer Konfokal-Messkopf mit Strahldurchmesser ø100 µm für berührungslose Höhenmessung.
Omron Konfokal-Messkopf S5030
Hochauflösender Konfokal-Messkopf mit Strahldurchmesser ø18 µm.
Kontakt-Messtaster für Höhenmessung
Physikalischer Taster für die taktile Z-Achsen-Höhenmessung auf Video-Messmaschinen.
3D-Laserscanner (Novator)
Linien-Laserscanner SR8060 für Novator-Messmaschinen.
CAD-Import Modul
Software-Modul zum Import von CAD- und Gerber-Daten für den Soll-Ist-Vergleich.
Q-DAS Modul
Software-Modul für den Export von Messdaten im Q-DAS-Format für statistische Auswertung.
Data Exchange Modul
Software-Modul für den Datenaustausch mit externen Systemen.
QR-Scanner Modul
Software-Modul zur Anbindung eines Barcode-/QR-Scanners für die automatische Teileidentifikation.
Offline-Software (VMM)
Offline-Messsoftware für die Programmierung und Auswertung ohne Maschinenanbindung.
