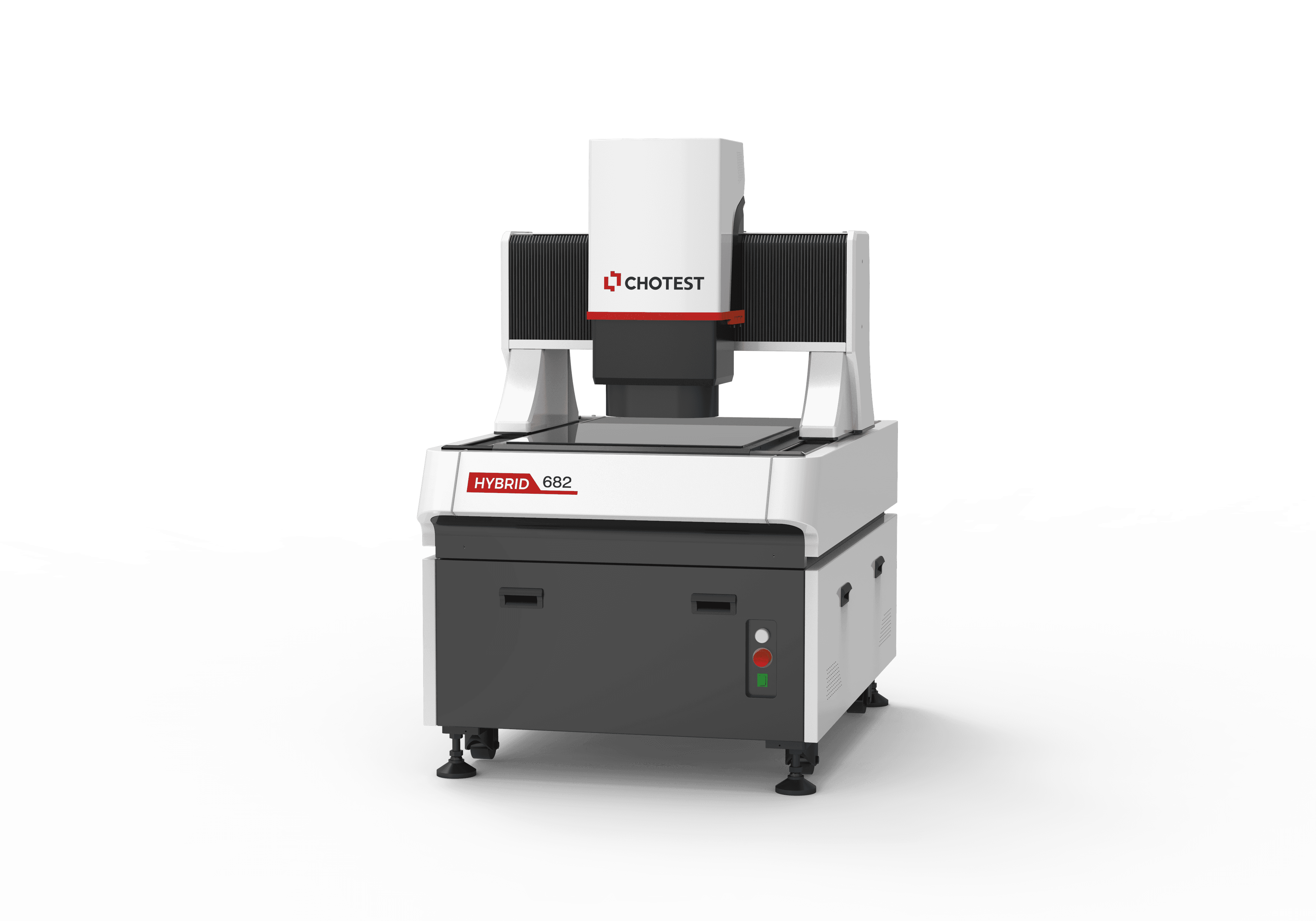

Hybrid 682
HybridGrößte Hybrid-Messmaschine mit 600 × 800 mm Messbereich.
Vorteile
- VMM + FMM kombiniert
- Größter Hybrid-Messbereich
- Tragfähigkeit 50 kg
Eckdaten
| Messbereich X / Y / Z | 600 × 800 × 200 mm |
|---|---|
| Auflösung | 0,1 µm |
| VMM Objektiv | 13,3× elektrischer Zoom (0,6×–8,0×) |
| VMM Genauigkeit XY | (2,2+L/200) µm |
| VMM Genauigkeit Z | (2,8+L/200) µm |
| FMM Objektiv | ø100 mm doppelt-telezentrisch |
| FMM Einzelsichtfeld | 90 × 90 mm |
| FMM Genauigkeit Einzelbild | ±4 µm |
| FMM Genauigkeit Stitching | (6+L/200) µm |
| Tragfähigkeit | 50 kg |
| Abmessungen (L × B × H) | 900 × 1.340 × 1.600 mm |
| Gewicht | 1.300 kg |
Anwendungen
Serienprüfung, Großteile, Qualitätssicherung
Downloads
Mögliche Optionen
Omron Konfokal-Messkopf S7030
Optischer Konfokal-Messkopf mit Strahldurchmesser ø100 µm für berührungslose Höhenmessung.
Omron Konfokal-Messkopf S5030
Hochauflösender Konfokal-Messkopf mit Strahldurchmesser ø18 µm.
Kontakt-Messtaster für Höhenmessung
Physikalischer Taster für die taktile Z-Achsen-Höhenmessung auf Video-Messmaschinen.
CAD-Import Modul
Software-Modul zum Import von CAD- und Gerber-Daten für den Soll-Ist-Vergleich.
Q-DAS Modul
Software-Modul für den Export von Messdaten im Q-DAS-Format für statistische Auswertung.
Data Exchange Modul
Software-Modul für den Datenaustausch mit externen Systemen.
QR-Scanner Modul
Software-Modul zur Anbindung eines Barcode-/QR-Scanners für die automatische Teileidentifikation.
Offline-Software (VMM)
Offline-Messsoftware für die Programmierung und Auswertung ohne Maschinenanbindung.
